HXR-NX5RとSONYワイヤレスピンマイクの接続方法

①

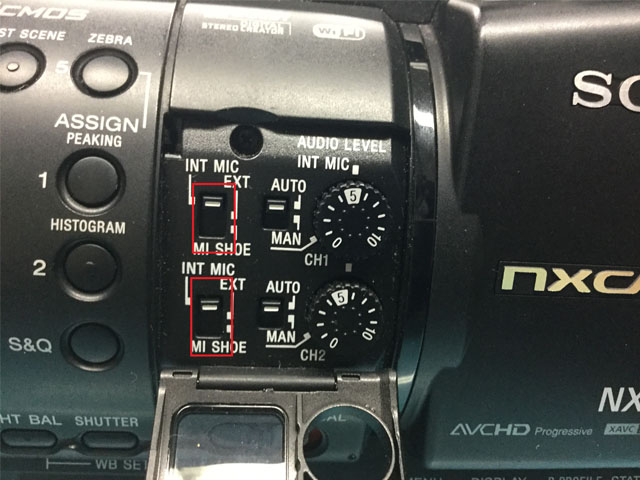

『NX5R左側面の蓋を開けます。』

『左側のスイッチを真ん中の「EXT」に変更します（今回はCH1にガンマイク、CH2にワイヤレスピンマイクの設定とします）。』

②

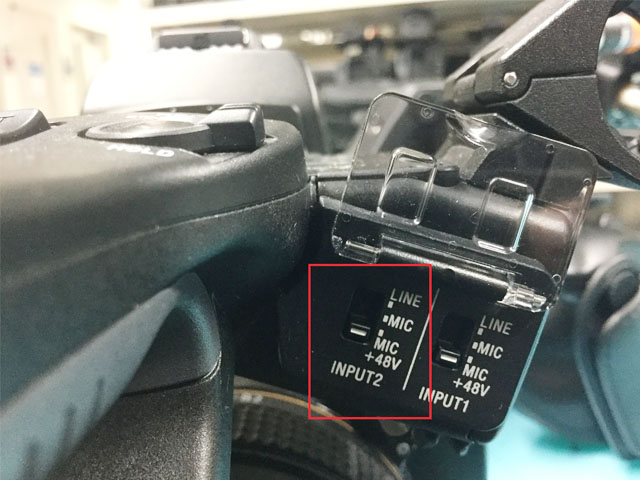

『NX5R右側面（XLR端子の手前）の蓋を開けて左のINPUT2を真ん中の「MIC」に変更。』

※必ず「MIC」に変更してからワイヤレスピンマイクを接続して下さい。
「MIC+48V」の状態で接続すると過電流により故障してしまう可能性がございます。

③

『ワイヤレスピンマイクの送信機にマイク、受信機のOUTPUTにキャノンオスを刺し、両方起動します。』

④

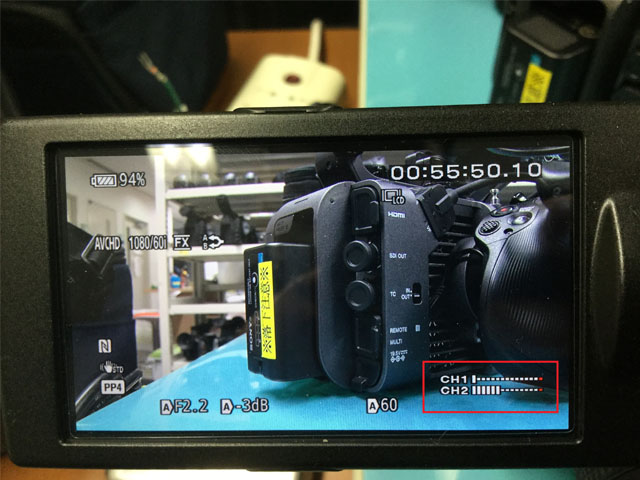

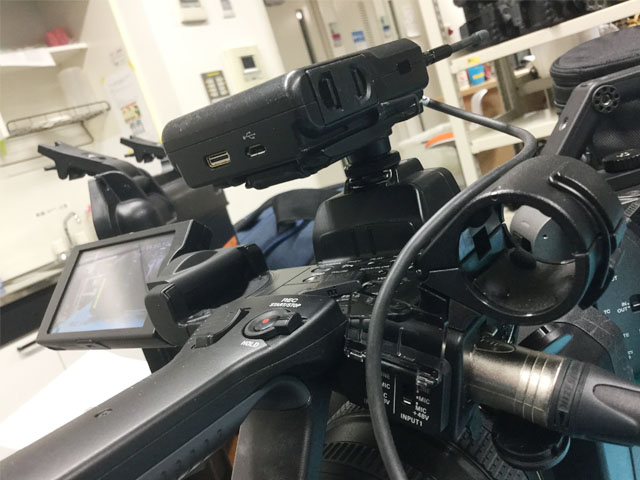

『受信機に刺したキャノンケーブルをカメラのINPUT2に刺し、液晶画面右下のCH2に音声が来ていれば完了です。』

※イヤフォンなどでノイズがないかなど確認をして下さい。

ご紹介した設定とは逆に、CH1にワイヤレスピンマイク・CH2にガンマイクを繋げたい場合は、②～④の工程をINPUT1で行えば完了です。
